Digital Flaw Detector Placement Work In Field / High Altitude

Mitech Digital /Placement Magnetic Particle Detector MT-1A



Digital Portable Magnetic Particle Detector MT-1A Instruction



1. Product Name:Digital Portable Magnetic Particle Detector

2. Product Model:MT -1A

3. Manufacturer:  Mitech Co.,Ltd.



Digital Portable Magnetic Particle Detector MT-1A Features



1. Adopt with full intelligent color operation interface, its operation is very easy. With powerful

    function and stable performance, it has realized the digital revolution.



2. Designed with lithium batteries power supply, it can realize to work in field and high-altitude.

    And it also can be carried to any job site which has solved the drawback that the traditional

    magnetic particle detector can’t work without 220V power supply for years. With lower power

    design, one time charging can work continuously more than four hours. The battery can be

    charged separately, but also can be recharged with instrument.



3. This instrument adopts a new power supply mode. The DC getting from the rechargeable

     battery through the inverter and signal phase processing, it provides magnetization power

     supply for magnetic particle testing and make the magnetic particle detector have DC

     testing permeability and AC testing pulsing which make the magnetic flaw detecting has

     improved in the detection of defects depth as well as the surface testing sensitivity. So this

     product not only has high sensitivity for surface testing but also has high sensitivity for under

     surface testing.



4. Adopt with the industry HD mini camera, it can set the flaw detection technology. With

     instrument screen, it can realize the real-time monitoring to testing process for the parts which

     can’t be detected by naked eye. And it can take picture, save data and do data analysis to

     the flaw detecting result.



5. This instrument adopts a new power supply mode. The DC getting from the rechargeable

    battery through the inverter and signal phase processing, it provides magnetization power

    supply for magnetic particle testing and make the magnetic particle detector have DC testing

    permeability and AC testing pulsing which make the magnetic flaw detecting has improved

    in the detection of defects depth as well as the surface testing sensitivity. So this product not

    only has high sensitivity for surface testing but also has high sensitivity for under surface

    testing.



6. The instrument has the software management, image processing, printing, communication

    inspection report and other functions, so that the detection process can be monitored and

    the results achieved can be traced back. Then it can complete the standard operation and

    standardized management objective. The instrument can realize no paper record and

    traceability for the inspection results.



7. With large memory, it can do communication to the inspection report, within the instrument

    defects diagram, physical photos in the instrument with the computer and realize the data

    managements by computer and export the inspection reports with Excel Format or A4 paper.



8. Designed with computer maintenance monitoring inspection management software, the

    instrument can realize the computer network management.



9.

, it can realize to save the instrument internal data and dump to the data

     waveform to the U disk as well as print the inspection report.



10.This instrument has all the advantages of the traditional 'magnetic particle detector and detect

     the near-surface defects fast clearly and accurately.



11.High resolution and high brightness of 5.6 inch color LCD screen can show the workpiece

     surface state and defects of the magnetic mark.



12. Designed with small, lightweight and easy to carry, the instrument can realize to work in field

       and high-altitude which reduce the labor intensity of testing personnel on great degree and

       keep the work site environment easy. It is truly portable instrument.



13. The electromagnetic yoke adopt pulsing power supply technology. It can work continuously    and eliminate the limitation that traditional electromagnetic yoke must have working gap time.

14.The instrument can be configured the suitable electromagnetic yoke according to

 the customer demand and test component specificity.



15. This product can do start calibration, instrument performance testing and so on. It can print              out the inspection and test report, defect diagram and the flaw detecting physical picture

       which make the test result straightforward without needing paper record. And it can make

       inspecting workpiece type, workpeice figure, process requirement, inspection reports and

      etc according to user’s demand in order to make the operator save worry and the director rest





Main Unit Main Parameter

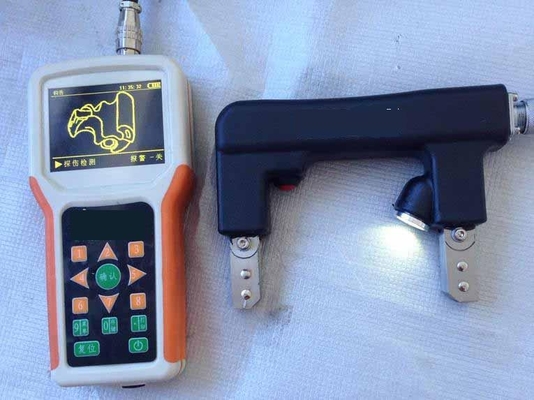

Portable Type:

• Outline size:100*204*36
• Main Unit Weight:0.75 kg
• Display Size:3.2 inch

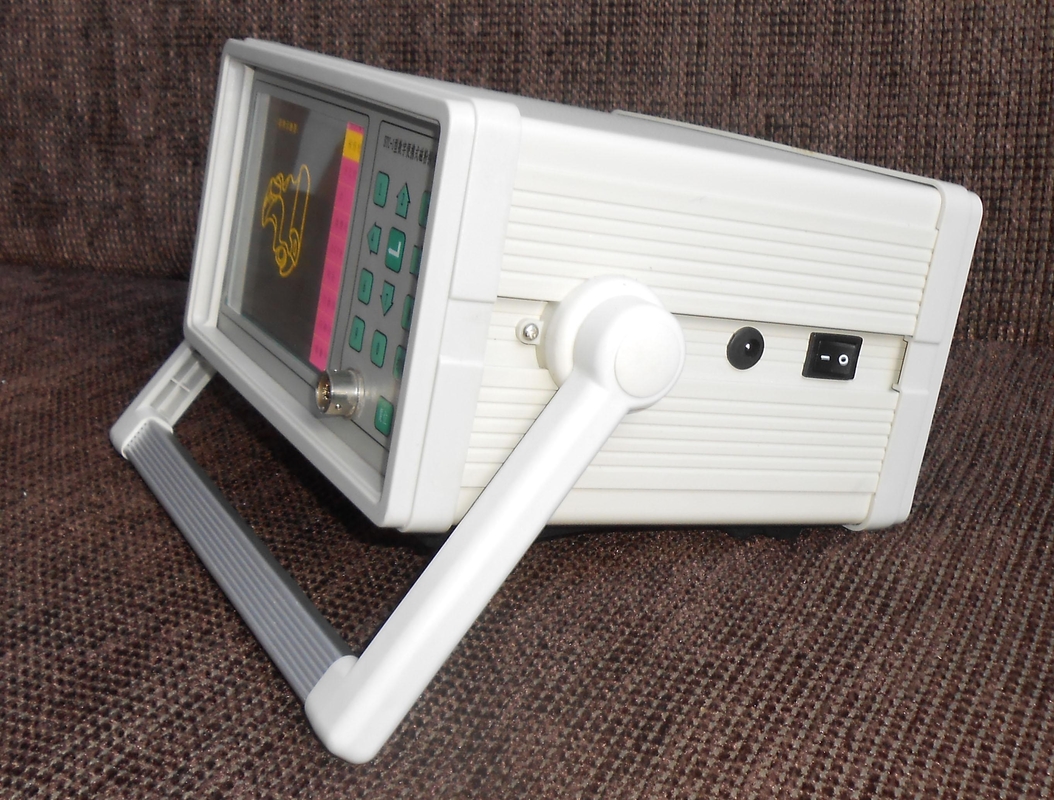

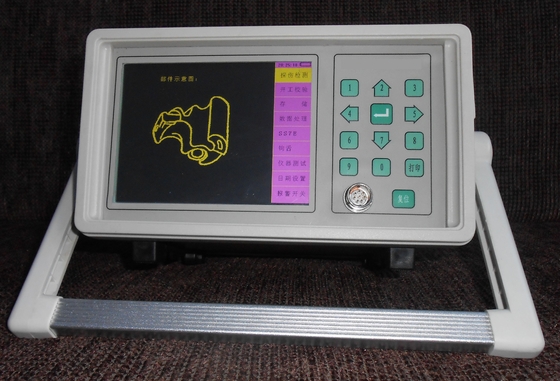

Placement Type:

• 1. Outline size:220*120*200
• 2. Main Unit Weight :2.5kg
• 3. Display Size:5.6 inch

Electromagnetic Yoke Probe Specification

• Size:174mm×162mm×38mm
• Polar Distance:75-200mm
• Weight:1.5kg (included the cable)

Main Indicator and Requirement

• Lifting Power :＞45N(Lifting power not less than 5Kg)
• Total Sensitivity : A1 type 15/100 standard test block artificial grooves show clear

•

  Instrument Configuration

  No.	Item	Model	Qty	Note
  1	Digital Portable Magnetic Particle Detector	MT-1A	1
  2	Electromagnetic Yoke for Output Pulse Video		1
  3	Probe Cable		1
  4	Charger		1
  5	Software CD		1
  6	USB Communication Cable		1
  7	Leather Pocket		1
  8	Manual		2
